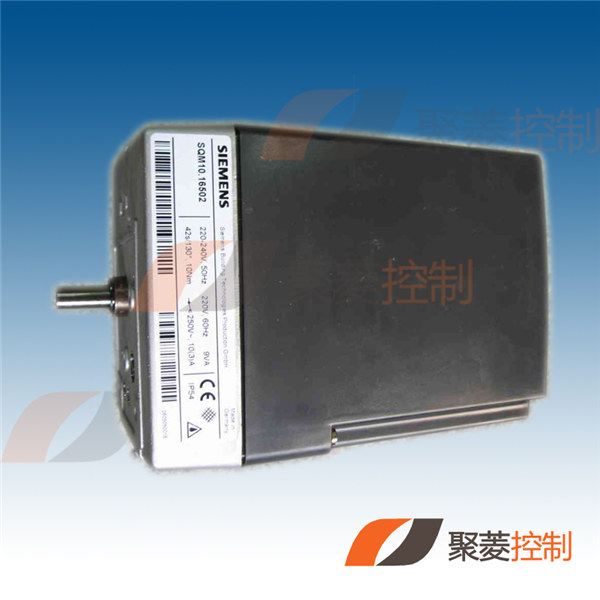

电动执行器
• 扭矩:
- SQM1... up to 10 Nm
- SQM2... up to 20 Nm
• 行程时间:
- SQM1... 14...100 s
- SQM2... 29...66 s
• 旋转方向:
-顺时针或逆时针旋转
机械设计
- 耐压和抗热塑料壳体组成。
外壳
颜色: 黑灰色
- 齿轮轴的外壳是由铝压铸制成，预留了4个穿线孔，可用于Pg11密封套线的穿入
- 带自锁的同步电机
执行器
- 使用可调整的凸轮
凸轮触点地调整
- 凸轮边上的刻度指示凸轮触点的角度
- 凸轮可以手动调节或是使用附带地专用扳手或类似的工具完成
位置指示
- 内置的：在齿轮传动机构的一端开头标记
- 只适用于SQM21...:
配合定位指示的使用，可从外面直接观看（同样参考«尺寸»）
- 螺丝端子
电器联接
- 传动齿轮带自润滑并且无需维护
传动齿轮
- 与传动机构的前端顺利吻合
驱动轴
固定和安装
- 传动机构的前端作为安装的表面
- 通过3个M5的螺纹孔固定
